如何從特性曲線判定風扇性能
A. 何謂風扇特性曲線？何謂客戶系統阻抗？

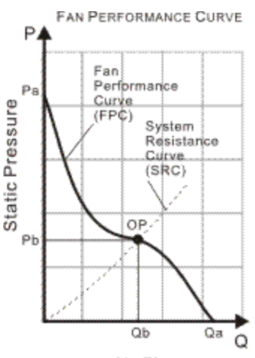

1.實線FPC係風扇特性曲線；需由風洞量測
2.虛線SRC係客戶系統阻抗；亦需由風洞量測，因客戶之不同所以一般Fan僅秀出FPC。
3.FPC與SRC交界點即為客戶使用操作點OP； Qb與Pb是可滿足客戶使用上所需求特性； 因此客戶選擇風扇時僅以Qa與Pa來選擇並不是最適切的； 建議客戶提供系統給我們為您免費測出SRC可較容易選擇適用風扇 以及判定您的系統阻抗設計是否得宜。

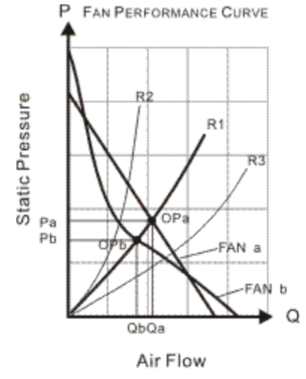

B.假設有Ａ、Ｂ二風扇，應如何自特性曲線選擇較適合風扇?
1.答案是FAN
a為較適用風扇；因為特性曲線交叉於R1上之操作點OPa較操作點OPb特性佳，Qa>Qb(風量)，Pa>Pb(靜壓)。
2.此FAN
b雖然風量與靜壓都較FAN
a高，但客戶使用上應以OPa 為最佳選擇；非僅以風扇最大風量與最大靜壓作為選擇依據。
3.而系統阻抗設計的好壞也是選擇風扇的重點之一；圖中R1係最佳系統阻抗設計，R2係系統阻抗較高，R3較低；要改善系統阻抗設計應自系統進出風口之大小調整、系統內元件排放位置調整等，再經由風洞之測試即可調整及驗證出最佳的系統阻抗。
4.比較FAN
a與FAN
b可得知FAN
a之馬達扭力與扇葉、外框設計特性
較FAN
b佳。
