風扇之切換驅動電路設計提供轉速的測量：
此風扇馬達有三條導線(紅線：＋，黑線：－，黃線：第三條訊號傳出導線)
本公司提供以下3種訊號型態

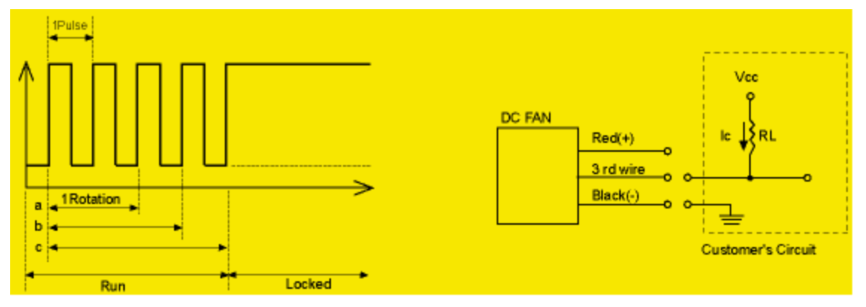

M型
第三條導線
方形波經一晶體管放大後輸出(開集極迴路型，open collector type)
|
Rotation與第三條導線輸出pulses之關系依不同產品有以下幾種 :
(a) 1 Rotation=2
Pulses(4 poles' motor)
(b) 1 Rotation=3 Pulses(6 poles' motor)
(c) 1
Rotation=4 Pulses(8 poles' motor)
|
備註
8極馬達正常應為
1Rotation
= 4 pulses;
但若有除頻迴路設計,除頻後為
1 Rotation = 2
pulses
|

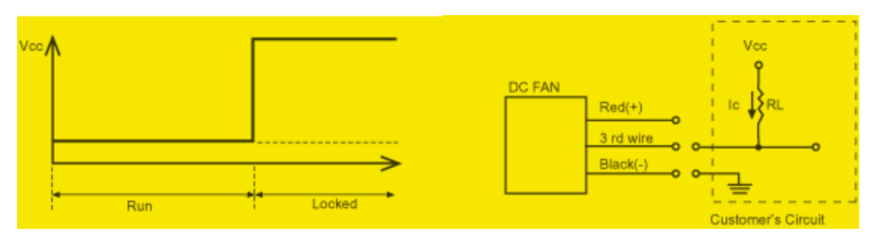

R型（運轉檢知器）

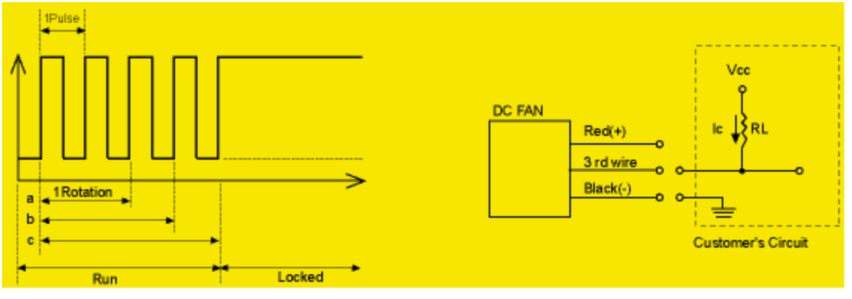

F型（方形波產生器）
